Анкерные плиты: назначение, виды и монтаж в монолитном строительстве
Назначение анкерных плит в монолитном строительстве
Анкерные плиты в монолитном строительстве распределяют усилия от базы колонны на бетонное основание, уменьшают концентрацию напряжений и позволяют точно регулировать положение узла. Они защищают конструкцию от продавливания, вырыва анкеров и перекосов.
Плита работает как единая система вместе с анкерами, бетоном, арматурой и контактной подливкой. Без нее изгибающий момент передается непосредственно на анкеры, а сдвигающие нагрузки значительно увеличивают риск появления трещин.
Основные области применения:
- фундаменты металлических колонн;
- опоры мостов;
- подстанции;
- основания трубных стоек;
- опоры ЛЭП.
Главная задача анкерной плиты — превратить точечное крепление в опорную площадку с равномерным распределением нагрузки.
Что такое анкерная плита
Анкерная плита — это стальная закладная деталь с группой анкеров или шпилек, предназначенная для надежного крепления тяжелых конструкций к монолитному бетону.
Конструкция обычно включает:
- стальную плиту;
- ребра жесткости;
- отверстия под шпильки;
- шайбы и гайки;
- метрическую резьбу.
Все элементы работают совместно, а качество подливки под плитой напрямую влияет на долговечность соединения.
«Плита экономит часы на выверке и годы без аварий» — по наблюдениям опытных монтажников.
Виды анкерных плит
Выбор конструкции зависит от назначения объекта, расчетных нагрузок и технологии монтажа.
- Анкерная плита для колонны — применяется при строительстве металлических каркасов.
- Анкерная плита П-1 — типовое решение для серийных объектов.
- Закладная анкерная плита для ЛЭП — используется при строительстве линий электропередачи и других ответственных сооружений.
- Анкерная плита по ГОСТ — изделия со стандартизированными размерами и контролируемым качеством изготовления.
| Тип плиты | Особенности | Область применения |
|---|---|---|
| Анкерная плита для колонны | Толстый лист, ребра жесткости, группа шпилек | Каркасные здания, производственные цеха |
| Анкерная плита П-1 | Типовые размеры и унификация | Серийные строительные объекты |
| Закладная анкерная плита | Удлиненные анкеры, закладные элементы | ЛЭП, мосты, гидротехнические сооружения |
| Анкерная плита по ГОСТ | Стандартизованная геометрия и сварные соединения | Ответственные строительные конструкции |
Большое количество разновидностей объясняется различными нагрузками и конструктивными требованиями. Типовые изделия ускоряют строительство, а индивидуальные применяются при нестандартных расчетных схемах.
Монтаж анкерных плит в монолит
Правильный монтаж начинается еще до бетонирования фундамента.

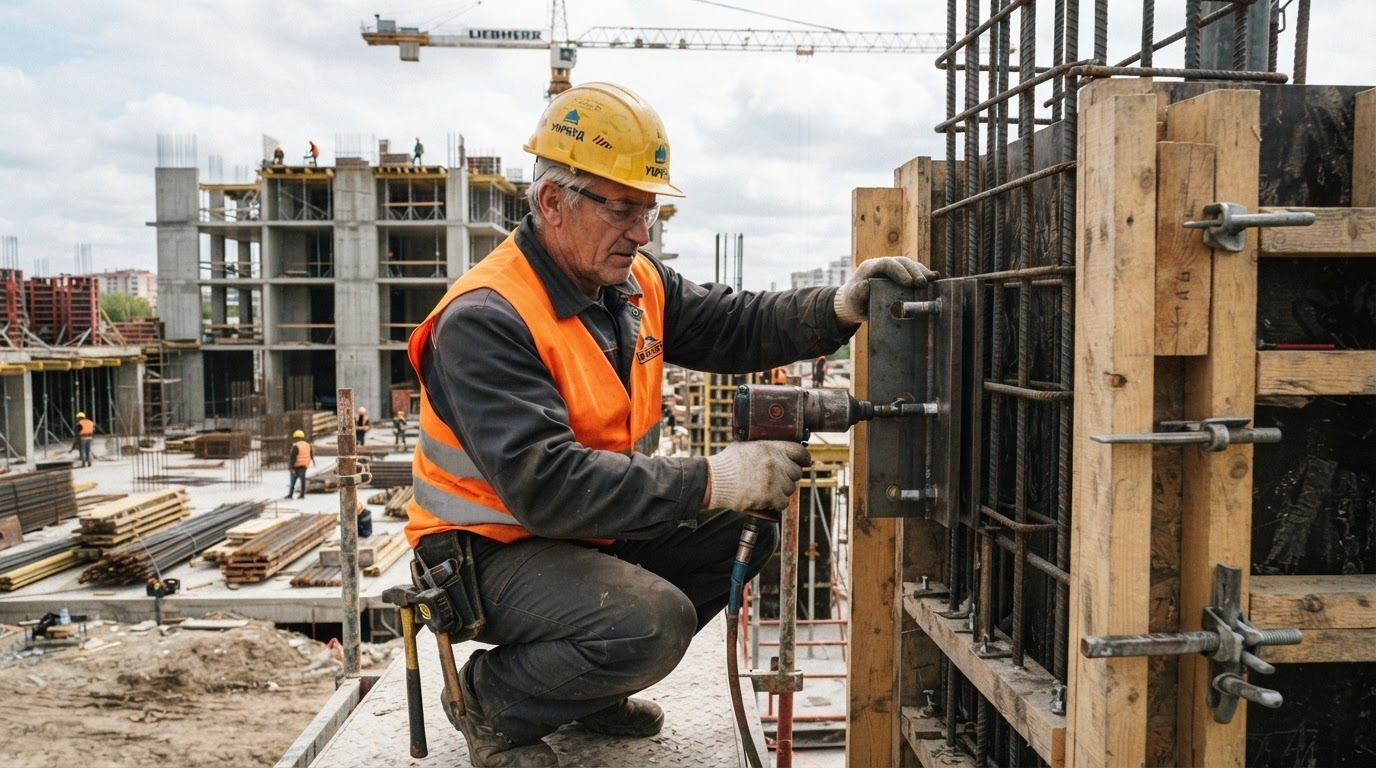

Этап 1. Установка закладных деталей
- монтаж шаблона;
- фиксация анкеров к арматуре;
- защита резьбы;
- лазерная проверка геометрии.
Этап 2. Бетонирование
- качественное виброуплотнение;
- сохранение защитного слоя бетона;
- выдержка до проектной прочности.
Этап 3. Монтаж металлоконструкций
- установка анкерной плиты;
- выверка колонны;
- безусадочная подливка;
- затяжка крепежа моментным ключом.
Практические рекомендации:
- использовать отдельный жесткий шаблон, не связанный с опалубкой;
- маркировать шпильки по длине;
- применять временные раскосы до полного набора прочности.
«Опытные мастера рекомендуют держать шаблон отдельно от опалубки — стабильность установки значительно выше.»
Анкерная плита и анкерный болт: основные отличия
| Критерий | Анкерная плита | Анкерный болт |
|---|---|---|
| Назначение | Восприятие момента и среза | Точечное крепление |
| Монтаж | До бетонирования | После твердения бетона |
| Регулировка | Через подливку | Ограниченная |
| Нагрузки | Момент, срез, выдергивание | Срез и выдергивание |
| Применение | Колонны, рамы, ЛЭП | Перила, оборудование, лестницы |
Расчет анкерной плиты
Расчет включает проверку прочности анкеров, бетона и самой плиты с учетом расчетных сочетаний нагрузок.
Проверяются:
- выдергивание анкеров;
- срез;
- конус вырыва бетона;
- раскалывание у кромок;
- продавливание;
- изгиб плиты;
- работа ребер жесткости.
Согласно ГОСТ 24379.1-2012, параметры шпилек, резьбы и требования к анкерам регламентированы стандартом, что облегчает подбор крепежных элементов.
ГОСТ 24379.1-2012
Стандарт определяет:
- типы анкеров;
- номинальные диаметры резьбы;
- требования к сварным соединениям;
- геометрические допуски;
- минимальную длину анкеровки.
Использование требований ГОСТ позволяет избежать ошибок при изготовлении и приемке закладных деталей.
Анкер-клин: когда применяется
Анкер-клин подходит для быстрого крепления легких конструкций к уже готовому бетону.
Его используют при монтаже:
- перил;
- кабельных коробов;
- оборудования;
- кронштейнов.
Для баз колонн и конструкций, воспринимающих значительные моменты, анкер-клин не является заменой анкерной плите.
Типичные ошибки монтажа
- смещение анкеров;
- неправильная высота подливки;
- некачественные сварные швы;
- отсутствие временных креплений;
- слишком ранняя или поздняя затяжка гаек.
Рекомендуется контролировать:
- жесткость шаблона;
- защиту резьбы;
- качество подливки;
- сварку ребер;
- момент затяжки.
Чек-лист перед покупкой
- проверить сертификаты на металл;
- осмотреть качество сварных швов;
- измерить геометрию изделия;
- убедиться в комплектности;
- оценить состояние контактной поверхности.
Практические области применения
- каркасные здания;
- подстанции;
- мостовые сооружения;
- линии электропередачи;
- основания трубных стоек.
Экономить не рекомендуется на качестве анкеров, подливке и ребрах жесткости, поскольку именно эти элементы определяют надежность всего соединения.
Что в итоге
Анкерная плита остается одним из основных элементов при устройстве фундаментов колонн и других ответственных монолитных конструкций. Правильный выбор типа изделия, соблюдение технологии монтажа и грамотный расчет позволяют обеспечить долговечность узла и безопасную эксплуатацию сооружения.
Вопросы и ответы
Для чего нужны анкерные плиты в монолитном строительстве?
Они распределяют нагрузки между колонной и фундаментом, уменьшают напряжения в бетоне и обеспечивают надежное крепление конструкции.
Какие существуют виды анкерных плит?
Для колонн, плиты П-1, закладные для ЛЭП и изделия, изготовленные по требованиям ГОСТ.
Как выполняется монтаж?
Анкеры устанавливаются до бетонирования по шаблону, затем производится бетонирование, монтаж колонны, подливка и окончательная затяжка крепежа.
Чем анкерная плита отличается от анкерного болта?
Плита воспринимает большие нагрузки и изгибающие моменты, а анкерный болт предназначен преимущественно для точечного крепления.
Какие нагрузки выдерживают анкерные плиты?
Вертикальные нагрузки, изгибающие моменты, срезающие усилия и нагрузки на выдергивание.
Что дает ГОСТ 24379.1-2012?
Он устанавливает единые требования к анкерам, резьбе, сварным соединениям и геометрическим параметрам изделий.
Может ли анкер-клин заменить анкерную плиту?
Нет. Он подходит только для легких креплений в готовом бетоне.
Когда можно затягивать гайки?
После того как подливка наберет необходимую прочность согласно рекомендациям производителя смеси.
Для чего нужны ребра жесткости?
Они уменьшают изгиб плиты и повышают общую жесткость соединения.
Как выбрать диаметр шпильки?
Диаметр определяется расчетом нагрузок и требованиями действующих нормативных документов.
